Cisco1812JのRAM増設してFlashを入れ替えてみました。

2009年11月6日金曜日｜blogdesk0

お疲れ様です。bassetです。

今回は食べ物ネタではありませーん。

自宅用に中古で買ったCisco１８１２Ｊっていうルーターをちょっと
いじってたので、その時のメモ程度の物です。

SDRAMがボード上に128M載ってるんですが、
SDRAMとFlashも純正品でなくても増設出来るらしいので、
とりあえずやってみることにしました。

下記物品を購入。

トラセンド
32Mx64 200P DDR SDRAM(16Mx16/CL2/5)(TS32MSD64V6G5)

グリーンハウス
GH-CF128MC

SDRAM編
Ciscoサイト上にある手順書を元にとりあえずカバーをはずしてみました。

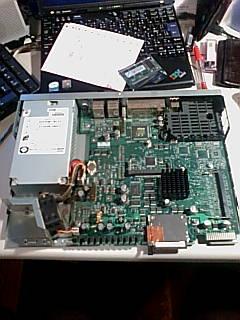

こんな感じです。。。

null

写真右下にスロットがあるのでそこにメモリを差し込む。

null

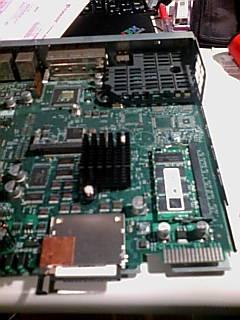

こんな感じになりました。
んでもって電源入れて確認してみました。

ちなみに増設前のshow versionです。

Cisco 1812-J (MPC8500) processor (revision 0x400) with 118784K/12288K bytes of memory.
Processor board ID xxxxxxxx, with hardware revision 0000

10 FastEthernet interfaces
1 ISDN Basic Rate interface
31360K bytes of ATA CompactFlash (Read/Write)

Configuration register is 0xF

増設後のshow versionです。

Cisco 1812-J (MPC8500) processor (revision 0x400) with 354304K/38912K bytes of memory.
Processor board ID xxxxxxxxx, with hardware revision 0000

10 FastEthernet interfaces
1 ISDN Basic Rate interface
31360K bytes of ATA CompactFlash (Read/Write)

Configuration register is 0xF

認識されました。（＾＾）v

Flash編

まず、フォーマットしようと思って手順書読んだんですが、
RommonでやんのかそれともIOSで立ち上がってからやんのか
よくわかりませんでした。。。とりあえず、電源落としてＦｌａｓｈ入れ替えて
立ち上げてみました。もちろん、再起動繰り返します。
こんな感じで。。。。

System Bootstrap, Version ｘｘ.x(xx)xxx, RELEASE SOFTWARE (xxx)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 2006 by cisco Systems, Inc.
C1800 platform with 393216 Kbytes of main memory with parity disabled

Upgrade ROMMON initialized
program load complete, entry point: 0x80012000, size: 0xc0c0

Initializing ATA monitor library…….
open(): Open Error = -66
boot: cannot open “flash:”
boot: cannot determine first file name on device “flash:”

Rommonでフォーマットできるか？で見てみたところ、そんなコマンドありませんでした。。。

なので、、、ＩＯＳがちゃんと入ってたＦｌａｓｈを入れて起動後、
コンソールログイン。機器前面のＣＦのＬＥＤが光ってないことを確認してからＣＦを抜いてみました。するとこんなメッセージがでます。

Nov 8 04:13:23.797: %FILESYS-5-CF: External CompactFlash removed

んで、新しいCFを入れてみます。こんなメッセージが出ます。

Flash card inserted in flash. Reading filesystem…done.

Nov 8 04:13:31.357: %FILESYS-5-CF: External CompactFlash inserted

特権モードから下記コマンド入力してフォーマットします。

Router#format flash:
Format operation may take a while. Continue? [confirm]
Format operation will destroy all data in “flash:”. Continue? [confirm]
Format: Drive communication & 1st Sector Write OK…
Writing Monlib sectors.
……………………………………………………………………………………
Monlib write complete
.
Format: All system sectors written. OK…

Format: Total sectors in formatted partition: 246136
Format: Total bytes in formatted partition: 126021632
Format: Operation completed successfully.

Format of flash: complete

確認です。

Router#show flash:
No files on device

125825024 bytes available (0 bytes used)

機械側で認識されました。
あとはTFTPでIOSをFlashに入れて再起動。とりあえず起動確認できました。
あ、、、自宅用なんでそんなにチェックはしてません。
不具合ないかとか一切確認してませんので。。。（＾＾；

以上でーす。m( _　_ )m
